起源の場所:
中国
モデル番号:
SD16 SD16C SD16E SD16F SD16L SD16R
接触米国
| モデル | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| エンジン | ワイハイWD10G178E25 | シャングハイ SC11CB184G2B1 | ||||
| 排出量 | 中国-II | 中国-II | ||||
| 定数回転 | 1850rpm | 1850rpm | ||||
| 総力 | 131kW ((175hp) @1850rpm | 131kW ((175hp) @1850rpm | ||||
| 純電力 | 121kW ((160hp) @1850rpm | 121kW ((160hp) @1850rpm | ||||
|
シリンダーの数 負荷 × ストローク |
6-126×130mm | 6-121×152mm | ||||
| 移動 | 9.726L | 10.5L | ||||
| マックス.トルク | 830N.m@1100-1200rpm | 843N.m@1300rpm | ||||
| 冷却システム | 機械風扇 | 機械風扇 | ||||
| ドライブシステム | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 駆動システム |
SHANTUIによって製造され,高い作業効率 低故障率,トランスミッション,前向き3ギア,後向き3ギア |
|||||
| 移動速度 | 前へ | 0~3.29km/h, 0~5.82km/h, 0~9.63km/h | ||||
| 後ろに | 0~4.28km/h, 0~7.59km/h, 0~12.53km/h | |||||
| トークコンバーター | 3つの要素,単段階,1段階 | |||||
| トランスミッション |
惑星装置とトランスミッション 水力駆動,強制潤滑 |
|||||
| ベーブルギアシャフト |
スパイラルベーブル・ギア 単段減速,スプラッシュ潤滑 |
|||||
| ステアリングクラッチ |
湿った多重ディスク,スプリングを装着したディスク 水力駆動,手動,ステアリングブレーキと接続 |
|||||
| ブレーキ |
湿った 収縮帯 水力ブースターで動かす足 |
|||||
| 最終ドライブ | スパーギア,ダブルリダクション,スプラッシュ潤滑 | |||||
| シャーシシステム | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| タイプ |
振動型のスプレービーム エクアライザーバーの懸垂構造 |
|||||
| スキーシューズタイプ | シングルグルーサー | 湿地の種類 | ||||
| 軌道の幅 | 1880mm | 2300mm | ||||
| トラックシューズの幅 |
510/560/ 610mm |
610mm | 560mm | 560mm | 1100/950mm | 1100/660mm |
| 軌道の接地長さ | 2430mm | 2365mm | 2935mm | |||
| 軌道の接地エリア | 24786cm2 | 29646cm2 | 29512cm2 | 29512cm2 | 64570cm2 | |
| トレーニングシューズの番号 | 37個/側面 | 片方あたり39個 | 片方あたり42個 | |||
|
接地圧 (標準設定) |
58kPa | 59.2kPa | 55kPa | 55kPa | 25kPa | 25kPa |
| キャリアロール数 | 2個/側面 | |||||
| 軌道のロール数 | 6個/側面 | 7個/側面 | ||||
| ピッチ | 203mm | |||||
| 総量 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 燃料容量 | 315L | |||||
| 冷却液体容量 | 62.8L | |||||
| エンジンオイル容量 | 24L | |||||
| 液体油タンク | 112L | |||||
| トランスミッション | 52L | |||||
| 駆動軸 | 70L | |||||
| 操作重量 | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
作業重量 (スタンダード) |
17000kg | 17370kg | 17346kg | 17500kg | 18460kg | 18460kg |
| ナイフ | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| 刃の種類 | 直角傾斜/U | 石炭-U | 直角傾き | 傾斜/角度 | 直角傾き | 廃棄物処理の刃 |
| 刃の容量 | 3.5/4.8m3 | 6m3 | 3.5m3 | 3.5/3.2m3 | 3m3 | 8.3m3 |

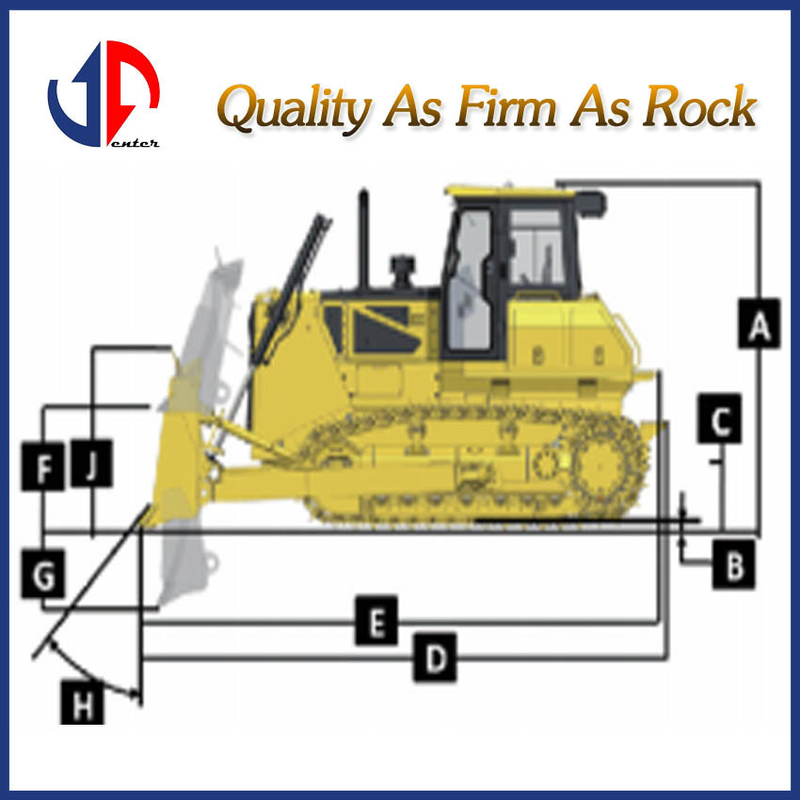

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
機械の高さ (ROPSなし) |
3032mm | 3074mm | ||||
| トラック・グルーサーの高さ | 65mm | 101.5mm | ||||
| 地面から離れる距離 | 400mm | |||||
|
機械の長さ (引き出しバーで) |
5140mm | 5427mm | 5345mm | 5350 | 5262mm | |
|
マックス リフティング 刃の高さ |
1095mm | 1005mm | ||||
|
マックス 掘り 刃の深さ |
540mm | 485mm | ||||
| 刃の掘削角度 | 55°±3° (((度) | |||||
| 刃の幅 |
3455/ 3556mm ((直角傾斜/U) |
3900mm | 3455mm |
3455/4011mm (直角傾斜/角) |
4150mm | |
| 刃の高さ |
1149/ 1120mm ((直角傾斜/U) |
1235mm | 1149mm |
1149/ 1040mm (直角傾斜/角) |
960mm | 1590mm |
|

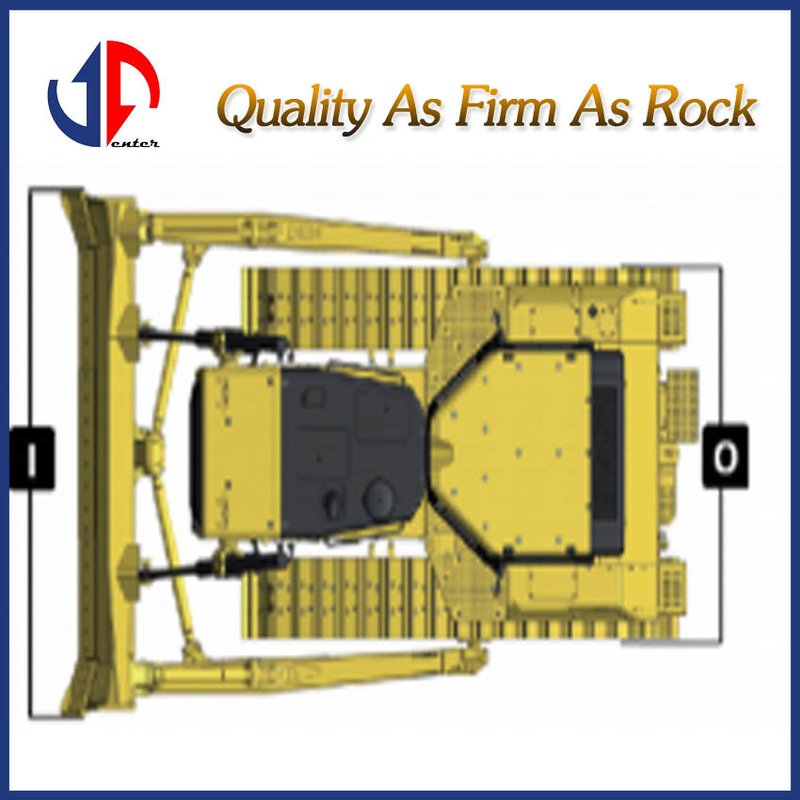

左端から幅 トラックシューズ 右道シューズ (標準) |
2390mm | 2490mm | 2440mm | 2440mm | 3400mm | |
| リッパーのパラメータ | ||||||
| タイプ | 3本目リッパー | |||||
| 体重 | 1631kg | |||||
| 最大切断深さ | 572mm | |||||
| マックス リフティングの高さ | 592mm | |||||
|
リッパーの長さ (最も深い裂き) |
1580mm | |||||
| リッパーの幅 | 2080mm | |||||
|
離陸角度 (最高持ち上げで) |
32.1° | |||||
| 裂き幅 | 1900mm | |||||
|
間の距離 リッパー歯 |
950mm | |||||
